Steigern Sie die Produktivität Ihrer Mazak CNC-Maschine, verlängern Sie die Spindelzeiten und reduzieren Sie Ihre Abhängigkeit vom Fachkräftemangel – mit den SherpaLoader® Automationslösungen von MAFU-SHERPA CNC Automation. Verwandeln Sie Ihre QuickTurn Drehmaschinen, Integrex Multitasking-Zentren und VCN Bearbeitungszentren in moderne, autonome Produktionsanlagen – ohne komplexe MAZATROL-Integration, platzsparend und intuitiv bedienbar. Eine ideale Alternative zu Mazak Turn Assist und MA-Automation.
So funktioniert'sDie SherpaLoader® Systeme ermöglichen eine kontinuierliche Beladung, auch nachts oder am Wochenende. So bleibt Ihre Mazak Maschine in Betrieb, während Ihr Team wertschöpfendere Aufgaben übernimmt – ganz ohne zusätzliche Arbeitszeit.
Mit minimalem Personaleinsatz und reduzierten manuellen Eingriffen senken Sie Kosten, vermeiden Fehler und sichern eine hohe Anlagenverfügbarkeit – ein klarer Vorteil in Zeiten des Fachkräftemangels.
Präzises Roboterhandling mit moderner Sensorik garantiert gleichbleibende Qualität – unabhängig von Losgröße oder Bedienpersonal. Ausschuss wird minimiert, Standards bleiben konstant hoch.
Dank schneller Umrüstung und flexibler Werkstückerkennung automatisieren Sie auch wechselnde Bauteile wirtschaftlich und erschließen neue Marktchancen.
Der SherpaLoader® bietet eine durchgängige Automatisierungslösung für alle Mazak Baureihen – von kompakten QuickTurn Drehmaschinen bis hin zu großen Integrex Multitasking-Zentren und VCN Bearbeitungszentren. Vier Kernfunktionen machen den SherpaLoader® zur idealen Alternative zu Mazak Turn Assist und MA-Serie.
Erkennt Werkstücke intelligent ohne starre Raster oder Anschläge. Das macht die Beladung flexibler und reduziert Rüstaufwand.
Ob SpaceBox, Tischwagen oder Paletten – wir integrieren die passende Lösung in Ihre bestehende Infrastruktur.

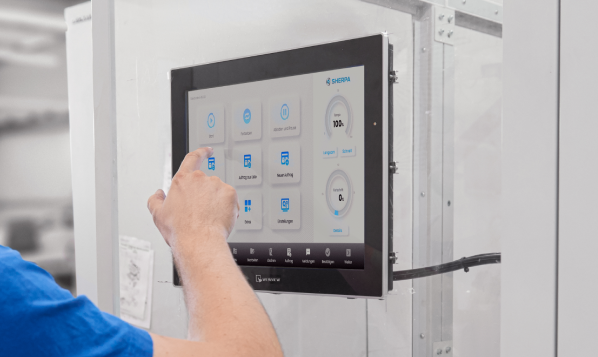

Die Steuerung erfolgt über einen 17-Zoll-Touchscreen mit intuitiver Dialogführung – schnell erlernbar und sicher zu bedienen.
Ein wesentlicher Wettbewerbsvorteil ist die geringe Umrüstzeit. Der Werkstückwechsel wird in weniger als fünf Minuten durchgeführt. Eine kurze Umrüstzeit bedeutet mehr Produktionszeit.
Der SherpaLoader® ermöglicht die einfache und wirtschaftliche Automatisierung auch älterer Mazak Maschinen. Kompatibel mit allen gängigen Modellen, lassen sich QuickTurn-, Integrex- und VCN-Modelle ohne tiefgreifende Umbauten integrieren. Die bestehenden Steuerungen bleiben erhalten, wodurch Zeit, Kosten und Risiken bei der Umrüstung minimiert werden.
Keine Anpassung der MAZATROL-Programmierung erforderlich – der SherpaLoader® wird einfach über gängige Schnittstellen wie M-Funktionen, Profibus oder Ethernet/IP eingebunden.
Auch Maschinen ohne Automatisierungsvorbereitung lassen sich problemlos erweitern. Das modulare Design des SherpaLoader® erlaubt eine passgenaue Anpassung an Platzverhältnisse und Produktionsanforderungen.
Mit dem SherpaLoader® erhalten Sie eine kompaktere, flexiblere und oft kostengünstigere Lösung als die herstellereigenen Systeme – bei gleichwertiger oder sogar höherer Funktionalität.
Mit dem SherpaLoader® lassen sich Mazak Drehmaschinen in unterschiedlichsten Anwendungen automatisieren – von Einzelteilfertigung bis Serienproduktion. Die Automation steigert Produktivität, verbessert Qualität und entlastet Ihr Personal. Beispielhaft werden im Folgenden einige Einsatzmöglichkeiten des SherpaLoader® für ausgewählte Mazak-Serien vorgestellt:
Flexible Materialzuführung für kleine und große Werkstücke, auch bei nicht stapelbaren Teilen. Ideal für kleine Losgrößen und kombinierte Bearbeitung von Wellen und Einlegeteilen. Entladung bei Stangenzuführung möglich. Kompatibel mit Smart-, Nexus- und Smooth-Steuerung.
Nachrüstbare Automation für verschiedene Werkstückgrößen und Bearbeitungsarten. Der SherpaLoader® macht auch kleine Losgrößen wirtschaftlich, unterstützt die Entladung bei Stangenzuführung und lässt sich platzsparend integrieren.
Hohe Kapazität beim Produktionsdrehen mit Doppelrevolver, Pendelbearbeitung auf Haupt- und Gegenspindel sowie optimierter Materialfluss. Freier Zugang beim Rüsten und Materialbereitstellung außerhalb der Maschine verhindern Stillstände und steigern die Spindelzeit.
Mit dem SherpaLoader® lassen sich alle gängigen Mazak Fräsmaschinen flexibel und effizient automatisieren. Ob leichte oder schwere Werkstücke: Die Systeme erhöhen die Spindelzeit, reduzieren Rüstaufwand und sichern gleichbleibende Qualität. Im Folgenden werden die Einsatzmöglichkeiten des SherpaLoader® für die verschiedenen Mazak-Serien beschrieben:
Die Roboterautomation von MAFU-SHERPA für Mazak Fräsmaschinen bietet eine vielseitige Lösung zur flexiblen Materialzuführung – sowohl für kleine als auch große Werkstücke. Die Beladung erfolgt über die Arbeits- oder Seitentür, wobei der Zugang zum Werkzeugmagazin und Späneförderer uneingeschränkt bleibt. Für die Rückseitenbearbeitung lässt sich optional eine Wendestation integrieren, wodurch Bearbeitungsprozesse in einem Durchgang möglich sind. Auf dem großzügigen Maschinentisch sind Mehrfachspannungen realisierbar, was die Bearbeitung mehrerer Teile gleichzeitig erlaubt. Stapelbare und nicht stapelbare Werkstücke werden zuverlässig gehandhabt. Die Anbindung erfolgt über die Mazak EthernetIP-Schnittstelle und das zugehörige Automationspaket – auch bei Maschinen ohne Automatisierungsvorbereitung. Für die Werkstückspannung sind ausschließlich mechanische Spannmittel erforderlich; hydraulische oder pneumatische Systeme werden nicht benötigt.
Die Mazak Integrex-Serie mit ihrer Kombination aus Dreh- und Fräsbearbeitung bietet ideale Voraussetzungen für umfassende Automatisierung. Der SherpaLoader® nutzt das großzügige Platzangebot und die vielen Werkzeugplätze optimal aus, um komplexe Dreh-Fräs-Zyklen vollständig zu automatisieren. Besonders bei Wellen, Flanschen und rotationssymmetrischen Bauteilen mit zusätzlichen Fräskonturen zeigt sich die Stärke dieser Kombination. Der SherpaLoader® verarbeitet sowohl reine Drehteile als auch komplexe Dreh-Fräs-Komponenten – stapelbare und nicht stapelbare Werkstücke gleichermaßen. Die Materialzuführung erfolgt wahlweise über Standard-Europaletten für schwere Teile oder über die SpaceBox für mittlere Werkstückgrößen. Die Integration erfolgt über bewährte Mazak Roboterschnittstellen, auch bei Nachrüstung ohne Automationsvorbereitung. Türautomation funktioniert selbst mit Teleskoptüren problemlos, während das Werkzeugmagazin frei zugänglich bleibt.

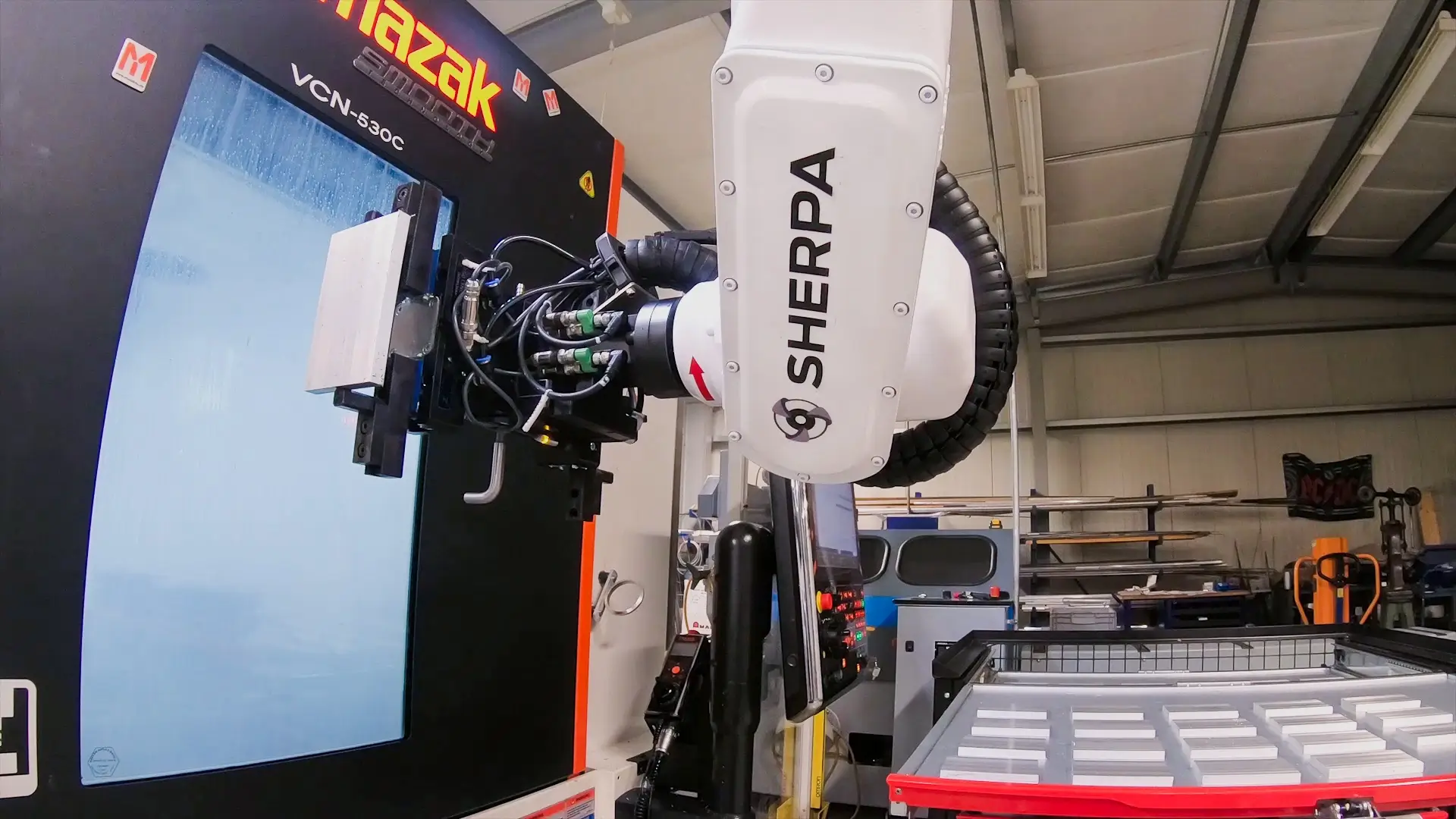

Ein mittelständischer Fertiger automatisierte seine Mazak VCN‑530C mit einem SherpaLoader® – inklusive SpaceBox zur Materialbereitstellung. Um die Laufzeit weiter zu maximieren, wurde der SherpaLoader® um eine Umgreifstation erweitert, die Vorder- und Rückseite in einem Durchgang bearbeitet. Das Ergebnis: über 400 Rohteile lagern in der SpaceBox, wodurch eine autonome Laufzeit von mehr als 60 Stunden erreicht wird – ohne zusätzliches Personal: Weitere Details und Einblicke finden Sie auf unserer Fallstudie zur gesteigerten Liefertreue. Ein Video der laufenden Automation finden Sie hier

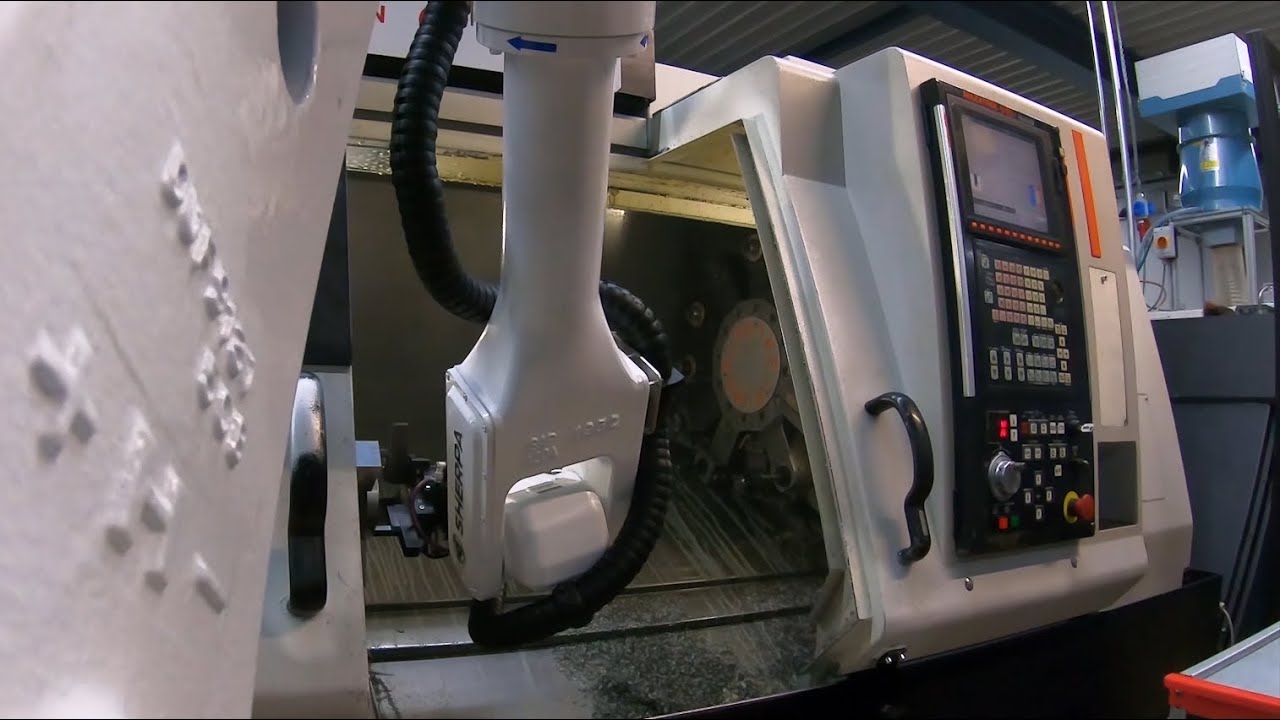

Ein Zulieferer setzte auf einen SherpaLoader®, um seine Mazak QuickTurn 250M zu automatisieren. Große Variantenvielfalt und hohe Qualitätsanforderungen konnten dank automatisierter Abläufe erfüllt werden. Rüstzeiten wurden reduziert, Ausschuss nahezu eliminiert, und die Produktion läuft nun auch nachts und am Wochenende – mit bis zu 40 % höherer Auslastung. Hier geht’s zum Video

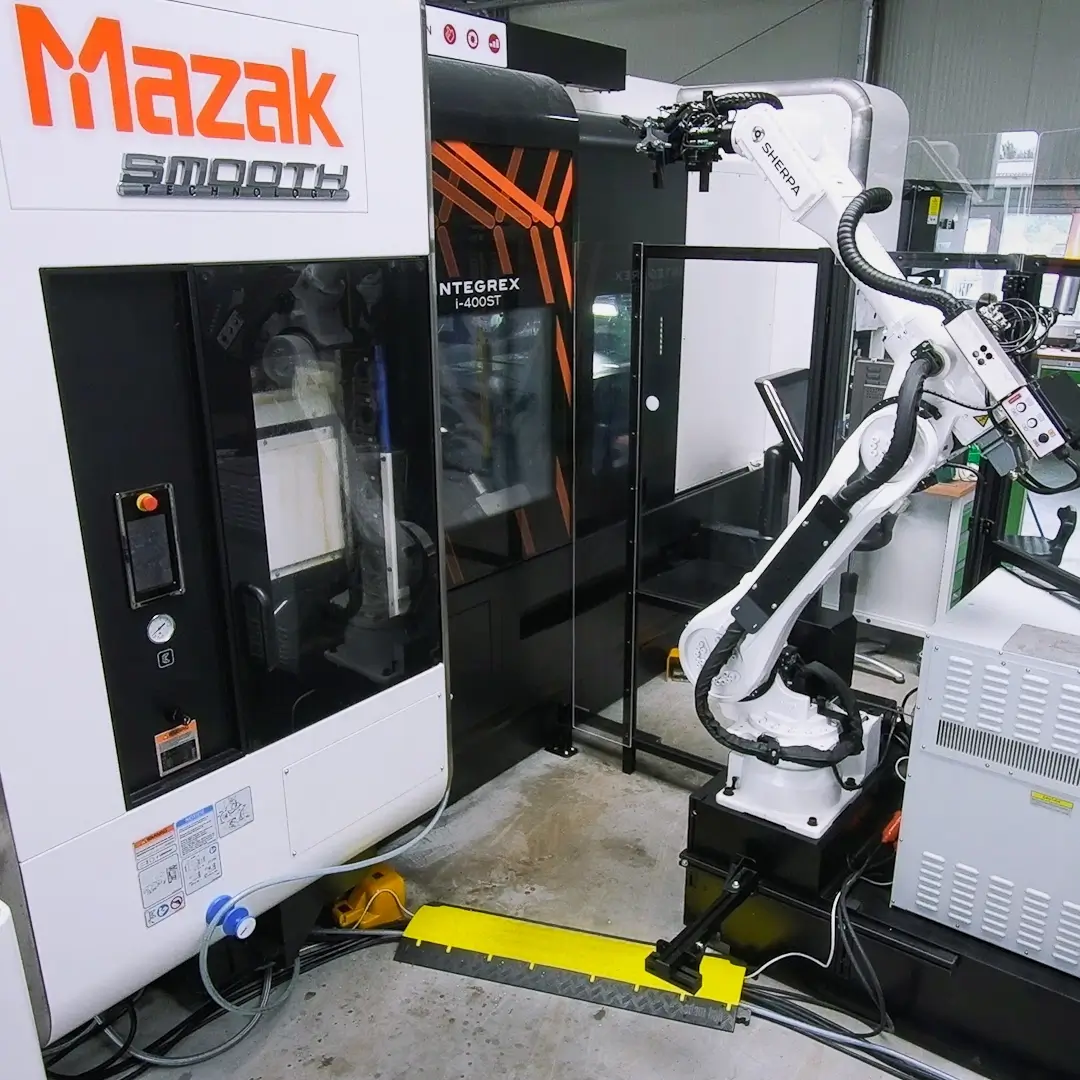

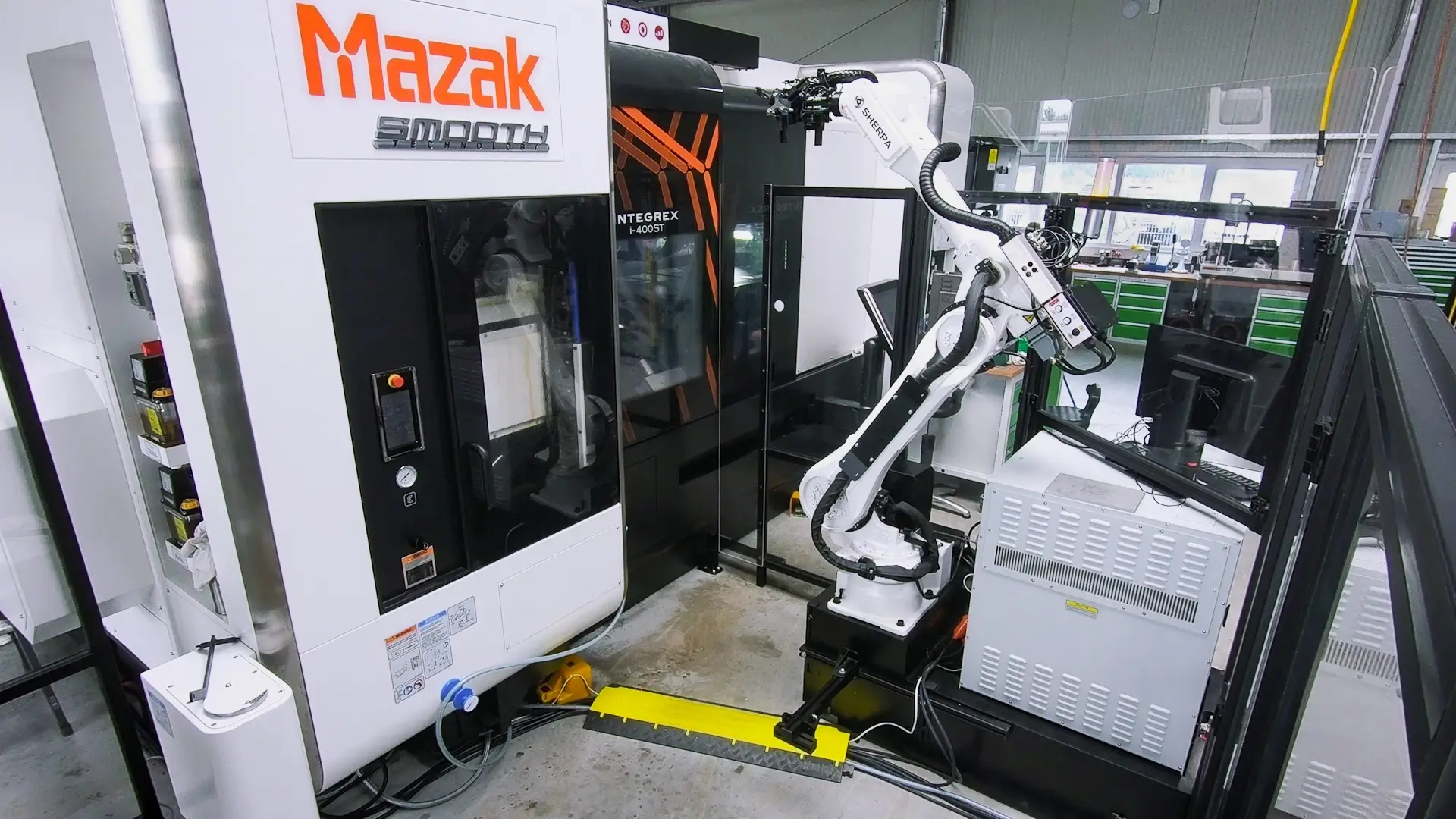

Ein Sondermaschinenbauer integrierte den SherpaLoader® in seine Mazak Integrex i-400 ST. Neben der Teilezuführung übernimmt die Anlage auch Wendeoperationen und Zwischenlagerung. Die durchgängige Bearbeitung erfolgt mit gleichbleibender Präzision – unabhängig vom Bedienpersonal – und steigert die Effizienz in der Fertigung erheblich. Hier geht’s zum Video
Mit seiner universellen Schnittstelle lässt sich der SherpaLoader® an alle gängigen Dreh- und Fräsmaschinen anbinden – unabhängig von deren Baujahr. So kann mit demselben SherpaLoader® eine betagte Bestandsmaschine nachgerüstet, und genauso eine Neumaschine automatisiert werden.
Jede Mazak Maschine und jede Fertigungsumgebung ist einzigartig – und genau das macht die Integration des SherpaLoader® so unkompliziert. In den meisten Fällen ist die Umsetzung sehr einfach und schnell möglich. Unsere Experten prüfen dennoch gemeinsam mit Ihnen alle Details, um die optimale Lösung zu finden. So erhalten Sie eine klare, praxisnahe Einschätzung zu Kosten, Nutzen und Umsetzungsmöglichkeiten – einfach, transparent und ohne unnötigen Aufwand.
Wir zeigen Ihnen die Vorteile des SherpaLoader® direkt an Ihrer Mazak Maschine – sei es QuickTurn, Integrex oder VCN. In einer Live-Demo erleben Sie den schnellen Werkstückwechsel, die einfache Bedienung und die nahtlose Integration in Ihren Fertigungsprozess. Vereinbaren Sie gleich einen Termin: Rufen Sie uns an: +49 711 2525 744 - 0 Schreiben Sie uns: info@mafu-sherpa.com
Alle gängigen Mazak Maschinen – darunter QuickTurn (NEXUS, SMART, COMPACT), Integrex und VCN – lassen sich mit dem SherpaLoader® automatisieren, auch ohne Automatisierungsvorbereitung.
Nein. Der SherpaLoader® arbeitet unabhängig von der Mazak-Steuerung. Es sind keine Änderungen an bestehenden Programmen notwendig.
Die kürzeste Installation inklusive Schulung dauert lediglich 3 Tage. Durch eine intuitive Dialogsteuerung und gezielte Schulungsmaßnahmen erlernen Bediener den neuen Ablauf effizient und profitieren ohne lange Einarbeitungszeit von der Automatisierung.
Der Einsatz Robotertechnologien von MAFU-SHERPA in Verbindung mit Mazak-Maschinen ermöglicht einen durchgängigen Betrieb – auch außerhalb regulärer Arbeitszeiten läuft die Produktion kontinuierlich und steigert nachhaltig die Erträge.
Ein reibungsloser Betrieb setzt zuverlässigen Service und umfassenden Support voraus. Das Betreuungskonzept von MAFU-SHERPA umfasst Wartung, Fehlerdiagnose und kontinuierliche Optimierung, sodass die Anlagen jederzeit höchsten Anforderungen gerecht werden.
Gerne zeigen wir Ihnen und Ihrem Team, wie Sie den SherpaLoader® ohne Vorkenntnisse starten und einsetzen können.
